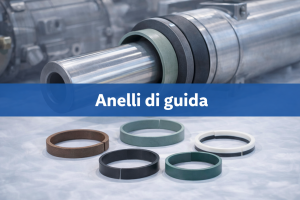

Anelli di guida per cilindri idraulici: cosa sono e come scegliere
Gli anelli di guida (o fasce guida) sono elementi fondamentali nei cilindri idraulici e negli attuatori: supportano pistone e stelo, limitano i carichi laterali e prevengono il contatto metallo-metallo. Una guida corretta mantiene il movimento stabile, riduce l’attrito e contribuisce ad aumentare la vita di tenute e superfici di scorrimento. Per chi fa manutenzione, usura irregolare e rigature sono un campanello d’allarme.
A cosa servono
La fascia guida crea una superficie di appoggio tra componenti in movimento (pistone/stelo) e camicia. Assorbe spinte laterali dovute a carichi esterni, disallineamenti, flessioni o montaggi non perfetti, mantenendo l’asse del gruppo il più possibile “in linea”. In questo modo limita vibrazioni, micro-urti e usure anomale.
Perché sono critici
Quando l’anello di guida non lavora nelle condizioni previste (materiale sbagliato, sezione insufficiente o consumo), aumenta il disassamento. Le guarnizioni allora subiscono stress laterale, scaldano di più e possono rigarsi o deformarsi: ecco perché gli anelli di guida sono spesso la causa “a monte” di perdite ricorrenti, rigature su stelo/camicia e durata ridotta di tenute e raschiatori.
Materiali e tipologie
PTFE: scelta tipica quando serve basso attrito e scorrevolezza (cicli frequenti, movimento fluido, riduzione stick-slip).
Resina fenolica: indicata per carichi laterali elevati e applicazioni gravose grazie all’elevata resistenza meccanica.
Materiali caricati: polimeri con fibre/additivi per aumentare resistenza all’usura, capacità di carico e stabilità dimensionale rispetto al materiale “puro”.
Come scegliere la fascia guida giusta
Valuta sempre:
Carico laterale e disallineamento (quanto deve “tenere” la guida).
Cicli e velocità (attrito e riscaldamento).
Ambiente e contaminazione (abrasivi = più usura e rischio rigature).
Priorità: scorrevolezza vs robustezza/durata.
Un segnale pratico: se cambi spesso le tenute ma il problema ritorna, controlla la guida e lo stato delle superfici. In ottica acquisti, standardizzare le fasce guida per famiglie di cilindri semplifica i ricambi e riduce i tempi di fermo.
Problemi tipici e segnali
Rigature su stelo o camicia: guida consumata, contaminazione o materiale non idoneo.
Usura irregolare delle tenute: disallineamento e carichi laterali non gestiti.
Perdite dopo poco tempo: le tenute lavorano fuori asse.
Vibrazioni o scorrimento “a strappi”: attrito elevato o scelta materiale non adatta.
Dati utili per identificazione e fornitura
Per selezione o sostituzione: diametri e sede (larghezza/profondità), tipo di cilindro e presenza di carichi laterali, velocità/frequenza cicli, ambiente, condizioni delle superfici (foto e note su righe/usura).
Link interni utili
Elastomero per alte temperature e carburanti: FKM, O-ring, paraoli
Materiale per acqua, vapore e outdoor: EPDM, O-ring, paraoli
Per basse temperature e outdoor: silicone vmq, O-ring
Per usura e alte pressioni in dinamica: poliuretano pu
FAQ – Anelli di guida
A cosa serve una fascia di guida in un cilindro?
Serve a sostenere pistone e stelo, limitare i carichi laterali e proteggere le superfici di scorrimento, riducendo il rischio di contatto metallo-metallo e di usura anomala.
Una guida usurata può causare perdite?
Sì. Una fascia guida consumata aumenta il disallineamento e lo stress sulle guarnizioni. Le tenute si degradano più in fretta e il trafilamento può comparire anche dopo una sostituzione recente.
PTFE o fenolica: come decido?
PTFE se la priorità è scorrevolezza e attrito basso (cicli frequenti, movimento fluido). Fenolica se servono robustezza e maggiore capacità di carico laterale, tipiche delle applicazioni più gravose.
Quando scegliere guide caricate?
Quando vuoi più resistenza all’usura e capacità di carico rispetto al materiale base, mantenendo scorrevolezza. Sono utili con carichi laterali importanti, cicli intensi o ambienti contaminati.
Quali misure devo fornire per un preventivo corretto?
Diametro interno/esterno, larghezza e profondità sede, tipo di applicazione (pistone o stelo), condizioni operative (cicli, velocità, ambiente) e, se possibile, foto dello stato delle superfici e del pezzo usurato.
