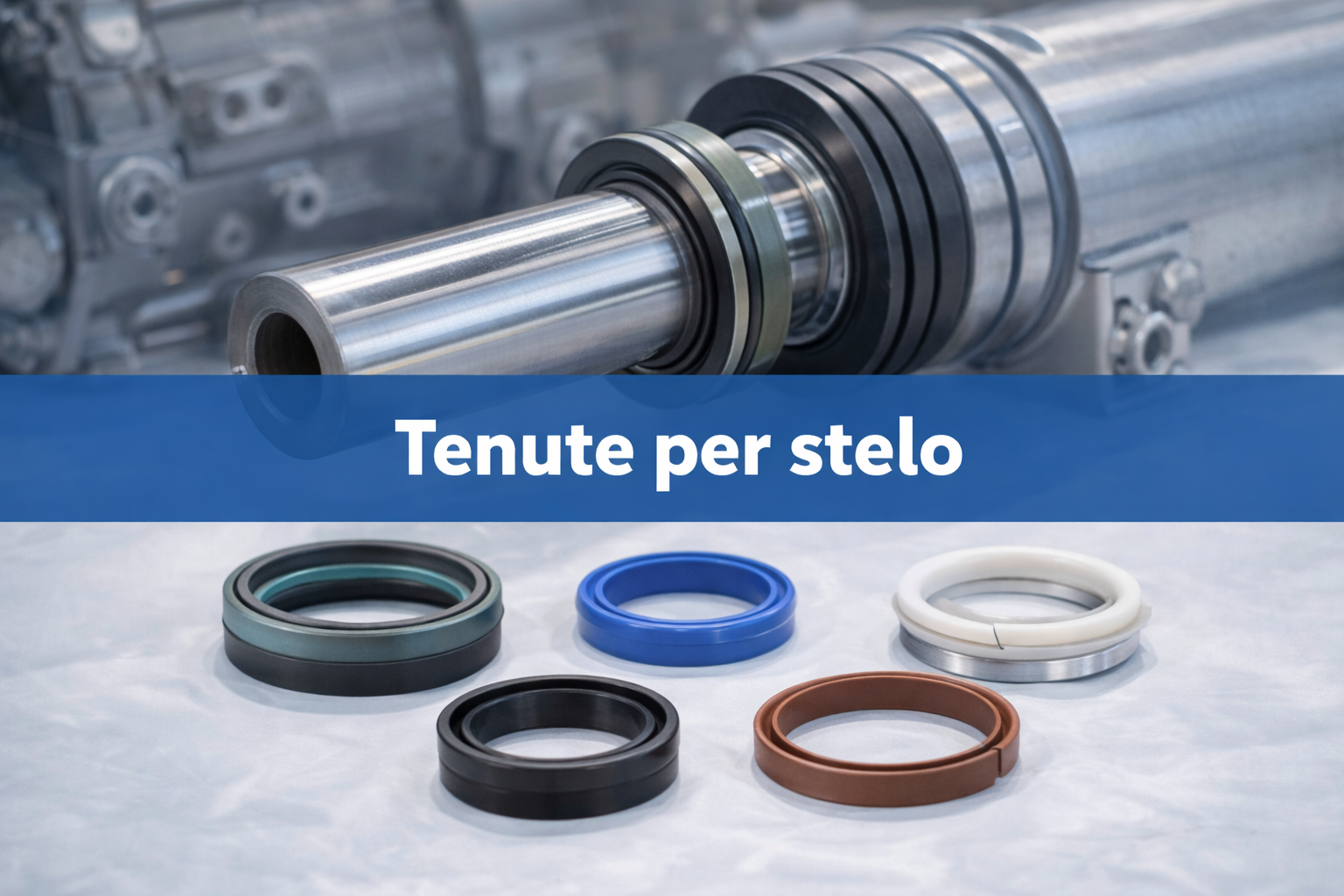

Tenute per stelo: guarnizioni stelo cilindro idraulico per prevenire perdite
Le tenute per stelo (o guarnizioni stelo cilindro idraulico) hanno una funzione chiave: impediscono la fuoriuscita del fluido lungo lo stelo durante il movimento, riducendo perdite, rischi di contaminazione e cali di efficienza. In un impianto reale lo stelo lavora spesso con cicli rapidi, vibrazioni e micro-disallineamenti; inoltre polvere, fango e umidità possono entrare in contatto con la superficie cromata e accelerare usura e rigature. Per questo la scelta di una tenuta stelo idraulico non è “una taglia e via”: va valutata in base a attrito, resistenza all’usura, qualità della finitura/cromatura e condizioni ambientali.
In questa pagina WebSeals trovi le principali famiglie di tenute per stelo e criteri pratici utili a manutentori, progettisti e buyer: dalla diagnosi dei trafilamenti alla standardizzazione ricambi.
A cosa servono le tenute per stelo
Una guarnizione stelo lavora in tenuta dinamica: crea una barriera controllata tra fluido in pressione e ambiente esterno. Il risultato è doppio: mantiene il cilindro più pulito e sicuro (meno olio fuori, meno contaminanti dentro) e protegge le superfici di scorrimento evitando che il sistema si deteriori rapidamente. Un’ottima tenuta contribuisce a affidabilità del cilindro, attrito controllato e minori fermi macchina.
Tipologie di tenute per stelo
Tenute a U per stelo (U-cup)
Le tenute a U per stelo sono tra le più diffuse. Il profilo a “U” si adatta bene alla superficie e aiuta a limitare trafilamenti anche con piccole variazioni di tolleranza. In base a geometria e materiale possono privilegiare scorrevolezza, durata o resistenza all’usura: ottime quando serve un equilibrio tra prestazioni e semplicità.
Tenute a labbro per stelo
Le tenute a labbro utilizzano uno o più labbri a contatto controllato con lo stelo. Sono apprezzate quando finitura e condizioni operative sono ben definite e si cerca un buon compromesso fra tenuta e attrito. In molte applicazioni offrono prestazioni ripetibili e stabilità nel tempo.
Tenute combinate stelo + raschiatore
Le tenute combinate integrano tenuta e protezione: oltre a trattenere il fluido, la parte raschiante rimuove contaminanti durante il rientro dello stelo. Sono spesso la scelta più efficace in ambienti gravosi (off-road, macchine operatrici, industria pesante) perché riducono rigature e usura precoce.
Approfondimenti correlati: raschiatori per stelo · anelli di guida (fasce guida) · tenute per pistoni
Come scegliere la guarnizione stelo idraulico
I fattori principali sono:
Finitura/cromatura stelo: incide su attrito, usura e micro-perdite.
Pressione e picchi: determinano stabilità e rischio di estrusione.
Velocità e cicli: influenzano riscaldamento locale e consumo.
Lubrificazione: carenze o fluidi non idonei aumentano attrito e usura.
Ambiente (polvere/fango/umidità): guida la scelta di raschiatori o soluzioni combinate.
Se sono presenti pressioni elevate o picchi frequenti, valuta anche anelli di supporto (back-up ring) per ridurre il rischio di estrusione in presenza di giochi.
Problemi tipici e troubleshooting rapido
Perdita visibile sullo stelo: tenuta usurata, finitura stelo non idonea o contaminazione elevata → controlla raschiatore e condizioni stelo/sede.
Attrito elevato dopo sostituzione: profilo/materiale non adatti o lubrificazione insufficiente → rivedi selezione e pratica di montaggio.
Rigature su stelo: contaminanti o guida insufficiente → verifica raschiatori e anelli di guida.
Micro-trafilamenti ricorrenti: tolleranze/ovalizzazione o verso di montaggio errato → controlla sede, orientamento e compatibilità.
Dati necessari per identificazione e fornitura
Diametro stelo e sede (larghezza/profondità), pressione max e picchi, velocità/frequenza cicli, fluido e temperatura, ambiente (lavaggi, fango, polvere, umidità), condizioni stelo (righe/usura/corrosione) con foto.
Link interni utili
Elastomero per alte temperature e carburanti: FKM, O-ring, paraoli
Materiale per acqua, vapore e outdoor: EPDM, O-ring, paraoli
Per basse temperature e outdoor: silicone vmq, O-ring
Per usura e alte pressioni in dinamica: poliuretano pu
FAQ – Tenute per stelo
Quando conviene una tenuta combinata stelo + raschiatore?
Quando la contaminazione esterna è alta e vuoi aumentare durata e protezione, riducendo rigature e usura precoce.
Perché aumenta l’attrito sullo stelo dopo la sostituzione?
Di solito per profilo/materiale non adatti, lubrificazione insufficiente, sede non corretta o finitura stelo compromessa.
Come riconoscere una tenuta stelo usurata?
Perdite o gocciolamenti ricorrenti, micro-perdite persistenti e tracce di usura su stelo/sede.
La finitura dello stelo è davvero importante?
Sì: influisce direttamente su tenuta, attrito e vita utile della guarnizione, soprattutto con cicli elevati e velocità sostenute.
