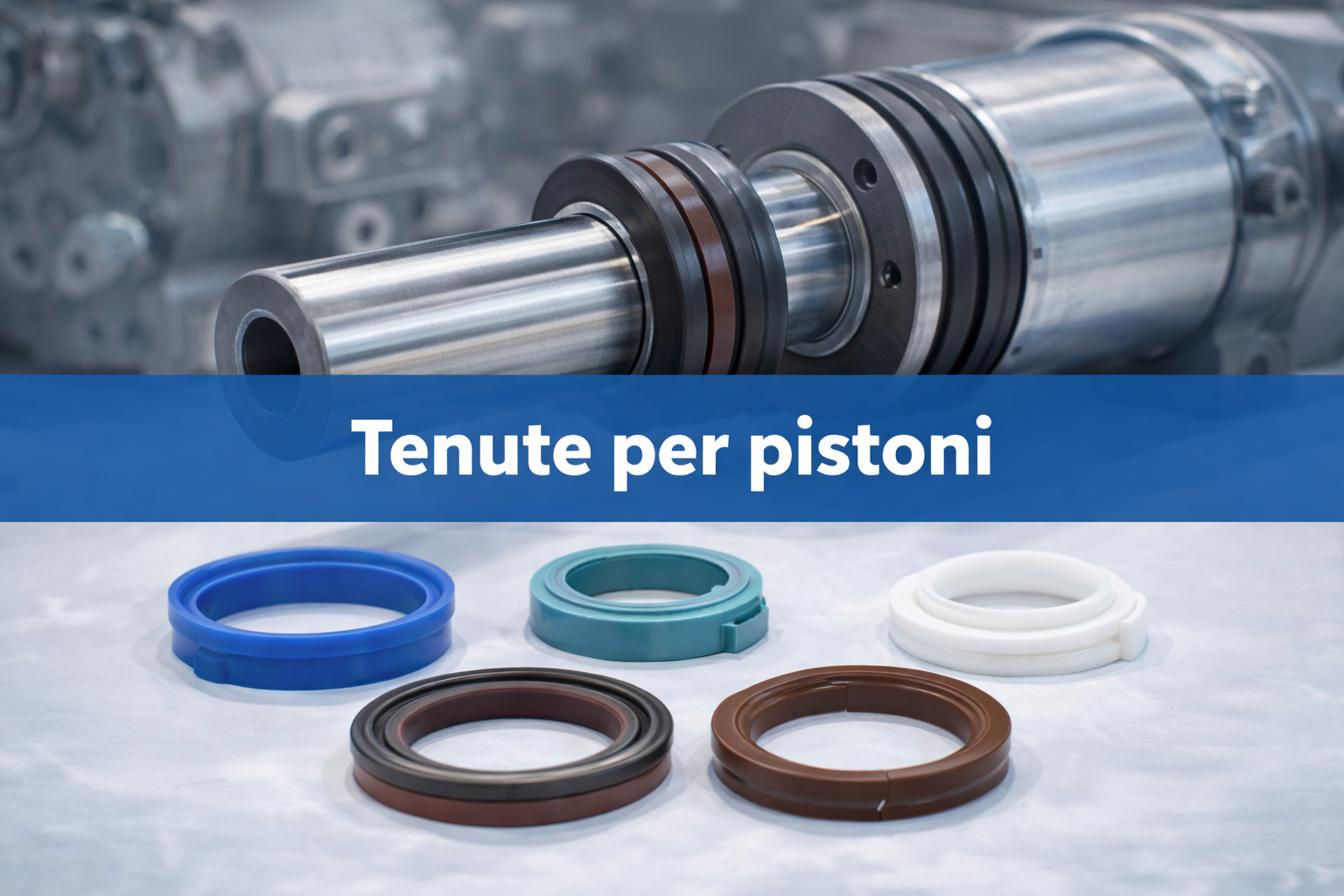

Tenute per pistoni: guarnizioni pistone idraulico per prestazioni stabili e perdite ridotte
Le tenute per pistoni (o guarnizioni pistone idraulico) sono componenti fondamentali nei cilindri oleodinamici: separano le camere in pressione e aiutano a mantenere costanti forza, velocità e stabilità dell’attuatore. Il loro compito è limitare i trafilamenti tra i due lati del pistone: quando la tenuta non è idonea, il cilindro può perdere efficienza, mostrare deriva, cali di spinta o comportamento irregolare sotto carico. Per manutentori e progettisti, la selezione corretta dipende da pressione (anche a picchi), velocità di scorrimento, fluido, temperatura, giochi e qualità delle superfici. Per i buyer, standardizzare le soluzioni per famiglia di cilindri riduce i fermi impianto e semplifica la gestione ricambi.
A cosa servono le tenute per pistoni
In un cilindro idraulico, il pistone divide il volume interno in due camere. La tenuta pistone deve impedire che il fluido passi da una camera all’altra in modo eccessivo, soprattutto quando cambia la direzione del moto o aumentano i carichi. Un minimo trafilamento può essere fisiologico in alcune configurazioni, ma l’obiettivo è mantenere prestazioni stabili e prevedibili, bilanciando tenuta e attrito.
Tipologie di tenute per pistoni
Tenute a U per pistoni (U-cup)
Le tenute a U sono tra le più diffuse. Il profilo a “U” favorisce adattabilità in sede e buona capacità di tenuta anche con piccole variazioni di gioco e tolleranze. Sono spesso scelte per applicazioni standard, dove serve un compromesso affidabile tra tenuta, attrito e facilità di montaggio.
Tenute compatte per pistoni
Le tenute compatte sono ideali quando lo spazio assiale è limitato (sedi corte), ma servono prestazioni solide nel tempo. In molte configurazioni migliorano la stabilità del gruppo e riducono il rischio di trafilamenti durante cicli ripetuti.
Tenute monoblocco per pistoni
Le tenute monoblocco (un unico elemento) puntano su robustezza e semplicità di gestione. Sono utili quando si vuole ridurre la complessità di assemblaggio e mantenere buona resistenza all’usura, a patto di lavorare con superfici in buone condizioni.
Tenute a labbro singolo per pistoni
Le tenute a labbro singolo privilegiano spesso scorrevolezza e attrito contenuto. Sono efficaci in applicazioni ben controllate (picchi e contaminazione limitati) e quando l’obiettivo è ridurre forza di avviamento e migliorare l’efficienza del movimento.
Tenute a doppio labbro per pistoni
Le tenute a doppio labbro aggiungono un livello di sicurezza: il secondo labbro aiuta a limitare micro-trafilamenti e può migliorare stabilità in condizioni più severe. In genere offrono più protezione, accettando talvolta un attrito leggermente superiore.
Quando e come scegliere la guarnizione pistone idraulico
I parametri principali da considerare sono:
Pressione reale e picchi: valuta anche transitori, colpi d’ariete e inversioni (non solo la nominale).
Velocità e cicli: influenzano attrito, temperatura locale e usura.
Giochi e geometria sede: giochi elevati aumentano rischio di estrusione e taglio.
Fluido e temperatura: compatibilità materiale e stabilità nel tempo.
Qualità superfici: rigature e finiture non idonee riducono la durata e aumentano le perdite.
In presenza di alta pressione o guasti ricorrenti da taglio/estrusione, considera gli anelli di supporto (back-up ring) per ridurre il rischio di estrusione in presenza di giochi.
Problemi comuni e troubleshooting rapido
Calo di forza o deriva del cilindro: possibile trafilamento lato pistone → verifica tenuta e condizioni sede.
Rotture “a taglio” ripetute: estrusione per picchi/giochi → valuta back-up ring e controlla tolleranze.
Usura accelerata: carichi laterali o disallineamenti → controlla anelli di guida e condizioni superfici.
Attrito elevato: profilo/materiale non coerenti con velocità/lubrificazione → rivedi selezione e condizioni operative.
Dati necessari per identificazione e fornitura
Quote sede (diametri, larghezza/profondità, smussi se noti), pressione max e picchi, velocità e frequenza cicli, fluido e temperatura, condizioni superfici con foto del componente.
Link interni utili
Elastomero per alte temperature e carburanti: FKM, O-ring, paraoli
Materiale per acqua, vapore e outdoor: EPDM, O-ring, paraoli
Per basse temperature e outdoor: silicone vmq, O-ring
Per usura e alte pressioni in dinamica: poliuretano pu
- guarnizioni pistone idraulico
FAQ – Tenute per pistoni
Che differenza c’è tra tenute a U e tenute a labbro per pistoni?
Le U-cup puntano su adattabilità e tenuta; le tenute a labbro spesso privilegiano scorrevolezza e attrito più contenuto, a parità di condizioni.
Quando scegliere una tenuta compatta?
Quando lo spazio in sede è limitato o serve ridurre l’ingombro assiale senza rinunciare a buone prestazioni di tenuta.
Quali sono le cause più comuni di trafilamento sul pistone?
Giochi eccessivi, estrusione in alta pressione, finitura non idonea, materiale non compatibile o montaggio errato.
Serve sempre un anello di guida?
È fortemente consigliato con carichi laterali o rischio di contatto metallo-metallo: protegge tenute e superfici e riduce usure anomale.
Quando servono i back-up ring con le tenute per pistoni?
Con pressioni elevate o picchi frequenti e giochi importanti, per prevenire estrusione e tagli della tenuta.
La tenuta a doppio labbro aumenta molto l’attrito?
Dipende da profilo e condizioni operative: in genere può aumentare leggermente l’attrito, offrendo però più protezione e stabilità di tenuta.
