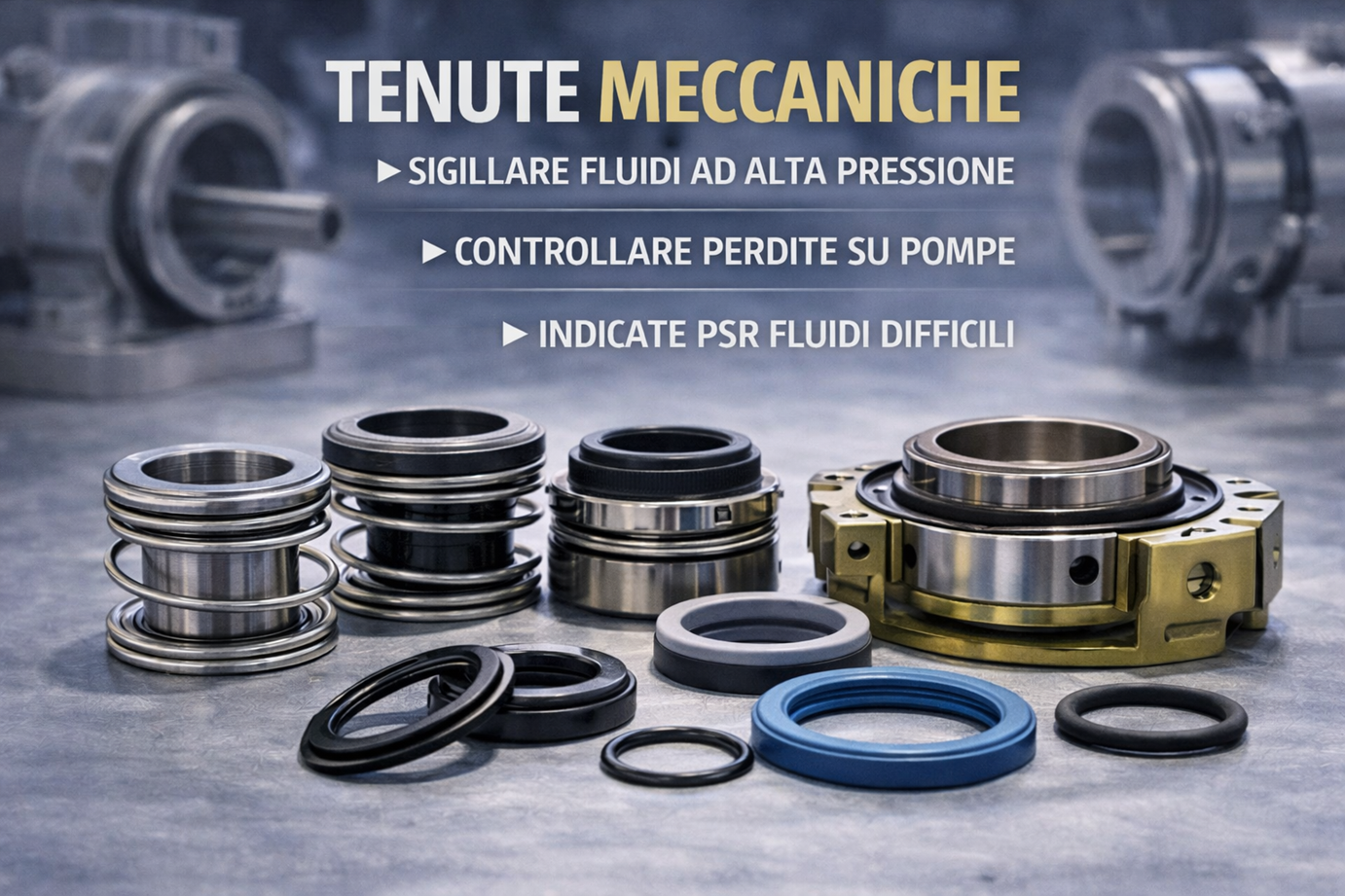

Tenute meccaniche
- A cosa servono: garantiscono la tenuta su alberi rotanti (soprattutto pompe), riducendo perdite ed emissioni.
- Quando sceglierle: quando servono affidabilità, controllo perdite e stabilità anche con condizioni severe (temperatura, chimica, solidi).
- Vantaggio principale: maggiore continuità operativa e minori fermi impianto rispetto a soluzioni più semplici, se correttamente selezionate e installate.
Le tenute meccaniche sono dispositivi di tenuta per alberi rotanti, usati in modo esteso su pompe, miscelatori, agitatori e macchine di processo.
Il loro compito è limitare o annullare la fuoriuscita di fluido dal corpo macchina verso l’esterno, mantenendo allo stesso tempo un funzionamento stabile nel tempo.
A differenza delle guarnizioni a labbro, qui la tenuta avviene tramite l’accoppiamento di due facce di tenuta: una solidale alla parte rotante e una fissa,
premute tra loro con carichi controllati. Tra le facce si mantiene un film sottilissimo di fluido che permette di ridurre attrito e usura: è proprio questo equilibrio,
tra contatto e lubrificazione, a determinare durata e affidabilità.
Per manutentori e progettisti, la scelta corretta richiede di valutare non solo pressione e temperatura, ma anche chimica del fluido, presenza di solidi abrasivi,
condizioni di lubrificazione (fluido “pulito” o “sporco”), qualità dell’albero e del supporto, vibrazioni e possibili disallineamenti. Per i buyer, standardizzare famiglie
di tenute e ricambi riduce errori d’acquisto e tempi di fermo, migliorando il costo totale di gestione (TCO) della pompa.
Come funziona una tenuta meccanica
Il principio è semplice ma delicato: le facce (una rotante e una fissa) lavorano con planarità e finiture controllate. Una molla o un sistema di precarico
mantiene la pressione tra le facce, mentre O-ring o guarnizioni secondarie garantiscono la tenuta statica sul diametro. In esercizio, la stabilità dipende da:
- Film lubrificante: troppo sottile = usura/temperatura; troppo spesso = perdita.
- Allineamento e vibrazioni: eccentricità e vibrazioni rovinano le facce e accelerano il degrado.
- Raffreddamento/flush: in alcuni servizi è indispensabile per mantenere pulita e “fredda” la zona di tenuta.
Tenute meccaniche semplici
Le tenute meccaniche semplici sono dispositivi di tenuta utilizzati principalmente su pompe e alberi rotanti per prevenire perdite di fluido verso l’esterno.
Funzionano grazie all’accoppiamento di superfici di tenuta (facce) che lavorano in contatto controllato, mantenendo la tenuta anche durante la rotazione. Questa soluzione
è spesso scelta per applicazioni standard, dove le condizioni di pressione, temperatura e fluidi rientrano in parametri tipici di esercizio.
In ambito industriale e civile, una tenuta semplice è un’opzione diffusa perché offre un buon compromesso tra prestazioni e costo, con gestione relativamente lineare.
È importante però definire correttamente i materiali delle facce (es. carbonio/ceramica, carburo di silicio, ecc.) e delle guarnizioni secondarie in base alla
compatibilità chimica e al range termico. In manutenzione, molte perdite ricorrenti derivano da errori di montaggio (facce contaminate, urti, graffi), da funzionamento a secco
o da vibrazioni dovute a cuscinetti usurati. Una buona pratica è verificare anche le condizioni della pompa: cavitazione, funzionamento fuori curva e disallineamenti possono
ridurre drasticamente la vita della tenuta.
Tenute meccaniche doppie
Le tenute meccaniche doppie utilizzano due sistemi di tenuta per aumentare sicurezza e protezione, risultando particolarmente indicate in applicazioni critiche o
con fluidi difficili. Questa configurazione consente di migliorare il controllo delle perdite e di ridurre il rischio di emissioni verso l’ambiente, aspetto importante in presenza
di fluidi pericolosi, abrasivi o ad alta temperatura.
In molti impianti, la soluzione doppia viene adottata per incrementare la continuità operativa e limitare fermi macchina, specialmente quando una perdita può causare danni,
fermo produzione o problemi di sicurezza. Spesso le tenute doppie richiedono la gestione di un fluido di barriera o di buffer (in base allo schema impiantistico):
questo fluido può lubrificare le facce, raffreddare la zona di tenuta e impedire che il fluido di processo fuoriesca. La scelta dipende da pressione, temperatura, compatibilità dei materiali
e dalla strategia di gestione del circuito (serbatoio, pressurizzazione, raffreddamento). Un dimensionamento e una gestione corretti migliorano stabilità e riducono l’usura, ma richiedono
un approccio più “di sistema” rispetto alla tenuta semplice.
Tenute a cartuccia
Le tenute meccaniche a cartuccia sono soluzioni preassemblate progettate per semplificare installazione e manutenzione, riducendo il rischio di errori di montaggio.
La struttura “a cartuccia” integra i principali componenti in un’unità pronta all’uso: questo porta vantaggi significativi in termini di tempi di fermo impianto e ripetibilità
dell’installazione, soprattutto in manutenzione programmata o in impianti con molte pompe simili.
Sono molto utilizzate su pompe industriali e applicazioni dove l’affidabilità è prioritaria e si desidera standardizzare la manutenzione. Le tenute a cartuccia aiutano a ridurre problematiche
legate a regolazioni non corrette, quote errate o contaminazioni durante l’assemblaggio. In pratica, l’installazione è più rapida e “sicura”, ma restano fondamentali controlli come:
pulizia della sede, verifica dell’albero (rigature e ovalizzazione), corretto serraggio e rispetto delle procedure di avviamento. In molti casi, passare a una cartuccia è una scelta che
riduce i guasti dovuti a montaggio e migliora la prevedibilità dei ricambi.
Problemi tipici e troubleshooting rapido
- Perdita subito dopo avviamento: facce contaminate/graffiate, montaggio errato, quote non corrette o funzionamento a secco.
- Surriscaldamento: film lubrificante insufficiente, flush assente o condizioni fuori specifica.
- Usura accelerata: solidi abrasivi, cavitazione, vibrazioni, disallineamento o cuscinetti compromessi.
- Vita corta “a ripetizione”: problema di impianto (pompa fuori curva, vibrazioni, pressioni/picchi non previsti) più che della sola tenuta.
Dati necessari per identificazione e fornitura
- Tipo macchina (pompa/miscelatore) e dimensioni albero/sede
- Fluido, temperatura, pressione e presenza di solidi
- Velocità di rotazione e condizioni di avviamento (possibile marcia a secco?)
- Materiali richiesti (compatibilità chimica) e eventuale sistema barriera/buffer
- Guasto precedente + foto (facce, tracce di bruciatura, rigature)
Internal linking consigliato:
guarnizioni rotanti ·
paraoli ·
O-ring
Link interni utili
Elastomero per alte temperature e carburanti: FKM, O-ring, paraoli
Materiale per acqua, vapore e outdoor: EPDM, O-ring, paraoli
Per basse temperature e outdoor: silicone vmq, O-ring
Per usura e alte pressioni in dinamica: poliuretano pu
FAQ – Tenute meccaniche
- Quando conviene una tenuta doppia?
Quando il fluido è pericoloso, abrasivo o quando serve ridurre emissioni e aumentare la sicurezza e continuità operativa. - Perché una tenuta meccanica perde anche se è nuova?
Cause frequenti: montaggio non corretto, facce contaminate/graffiate, funzionamento a secco, vibrazioni o disallineamento della pompa. - Cartuccia o componenti: cosa cambia?
La cartuccia è preassemblata e riduce errori di installazione; i componenti richiedono più attenzione su quote e assemblaggio. - Come aumentare la durata della tenuta?
Verifica condizioni della pompa (cuscinetti, allineamento), evita marcia a secco, gestisci correttamente flush/barriera e scegli materiali compatibili.
