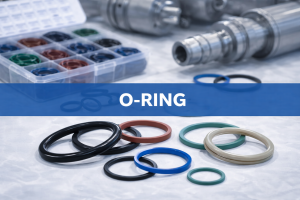

O-Ring
- Cosa sono: gli O-ring (guarnizioni toriche) sono elementi di tenuta versatili per applicazioni statiche e, in casi controllati, dinamiche.
- Punto chiave: la scelta del materiale (compatibilità fluido/temperatura) determina durata e affidabilità della tenuta.
- Perché convengono: standardizzabili e facili da gestire a magazzino, riducono errori d’acquisto e tempi di fermo.
Gli O-ring (o guarnizioni toriche) sono tra gli elementi di tenuta più diffusi per semplicità e versatilità:
lavorano in tenute statiche e, in condizioni controllate, anche dinamiche.
La scelta del materiale è il fattore decisivo: NBR è spesso usato con oli e grassi,
FKM (Viton®) è indicato per temperature e chimica più severe, EPDM è tipico per acqua/vapore e agenti atmosferici,
mentre il silicone è apprezzato per elasticità e ampio range termico.
In questa guida WebSeals trovi un orientamento pratico per manutentori (tagli, schiacciamenti, rigonfiamenti) e progettisti (durezza, sede, gioco, compatibilità).
Tabella rapida: materiali O-ring e applicazioni tipiche
| Materiale | Quando si usa spesso | Note importanti |
|---|---|---|
| NBR | Oli minerali, grassi, molti fluidi idraulici | Ottimo rapporto costo/prestazioni per impieghi industriali comuni |
| FKM (Viton®) | Temperature più alte e chimica più severa | Indicato per fluidi aggressivi; maggiore stabilità nel tempo in condizioni critiche |
| EPDM | Acqua, vapore, glicoli, agenti atmosferici | In genere non idoneo con oli minerali e idrocarburi: verifica compatibilità |
| Silicone | Range termico ampio, flessibilità a basse temperature | Utile per requisiti specifici di elasticità/pulizia; valutare sempre fluido e pressione |
Tipologie di O-ring per materiale
NBR
Gli O-ring in NBR (gomma nitrilica) sono tra le guarnizioni toriche più usate in ambito industriale grazie al buon equilibrio tra prestazioni e costo.
Sono apprezzati per la compatibilità con oli minerali, grassi e molti fluidi idraulici, rendendoli frequenti in idraulica, pneumatica e componentistica.
La corretta scelta di durezza e mescola permette di ottimizzare tenuta e durata in base a pressione, temperatura e sede.
FKM (Viton®)
Gli O-ring in FKM (spesso indicati come Viton®, marchio registrato) si scelgono quando servono prestazioni elevate di resistenza chimica
e stabilità alle alte temperature. Sono comuni in applicazioni dove l’affidabilità nel tempo è prioritaria e si vuole ridurre il rischio di degrado della gomma
in condizioni severe.
EPDM
Gli O-ring in EPDM sono indicati per acqua, vapore, fluidi a base glicole e per resistenza a ozono e agenti atmosferici.
È importante ricordare che l’EPDM, in genere, non è idoneo con oli minerali e idrocarburi:
verificare la compatibilità chimica evita rigonfiamenti o perdita di elasticità.
SILICONE
Gli O-ring in silicone sono apprezzati per elasticità e comportamento a temperature estreme, soprattutto quando serve flessibilità anche a basse temperature.
Come per tutte le guarnizioni toriche, la resa dipende da fluido, temperatura, pressione e condizioni di montaggio:
scegliere materiale e durezza corretti è determinante.
Approfondimento correlato: con pressioni elevate e giochi importanti, valuta gli
anelli di supporto (back-up ring) per prevenire estrusione e tagli.
Come scegliere un O-ring (durezza, sede e gioco)
- Fluido e temperatura: definiscono la compatibilità della mescola (prima regola di scelta).
- Pressione e picchi: con pressioni alte aumentano i rischi di estrusione in presenza di gioco.
- Tenuta statica o dinamica: in dinamica servono condizioni controllate (attrito e usura).
- Sede e compressione: una sede errata causa schiacciamento insufficiente o eccessivo.
- Giochi di accoppiamento: giochi elevati richiedono spesso soluzioni anti-estrusione.
Problemi tipici (diagnosi rapida)
- Tagli o “morsicature”: spesso estrusione, gioco eccessivo o sede errata; valutare back-up ring e tolleranze.
- Schiacciamento eccessivo: compressione fuori specifica o serraggio non corretto su tenuta statica.
- Rigonfiamento: incompatibilità chimica tra fluido e mescola.
- Perdita immediata dopo montaggio: sede danneggiata, spigoli vivi o montaggio non corretto.
Dati necessari per identificazione e fornitura
- Diametro interno (ID) e sezione (CS)
- Materiale richiesto (NBR/FKM/EPDM/Silicone) e durezza (Shore)
- Applicazione: statica/dinamica + pressione e temperatura (range)
- Fluido di lavoro e additivi
- Eventuali guasti precedenti + foto (taglio, estrusione, rigonfiamento)
Link interni utili
Elastomero per alte temperature e carburanti: FKM, O-ring, paraoli
Materiale per acqua, vapore e outdoor: EPDM, O-ring, paraoli
Per basse temperature e outdoor: silicone vmq, O-ring
Per usura e alte pressioni in dinamica: poliuretano pu
FAQ
- Quale O-ring scegliere per oli e grassi?
In molti casi l’NBR è la scelta tipica; per temperature o chimica più severe si valuta l’FKM (Viton®). - EPDM è compatibile con oli minerali?
Generalmente no: l’EPDM è più indicato per acqua/vapore, glicoli e resistenza a ozono e agenti atmosferici. - Perché un O-ring si taglia o si “morde”?
Spesso per estrusione dovuta a pressione e gioco eccessivo, sede errata o montaggio non corretto. - Quando conviene usare un back-up ring?
Con pressioni elevate, picchi o giochi importanti, per prevenire l’estrusione dell’O-ring e aumentare la durata della tenuta.
