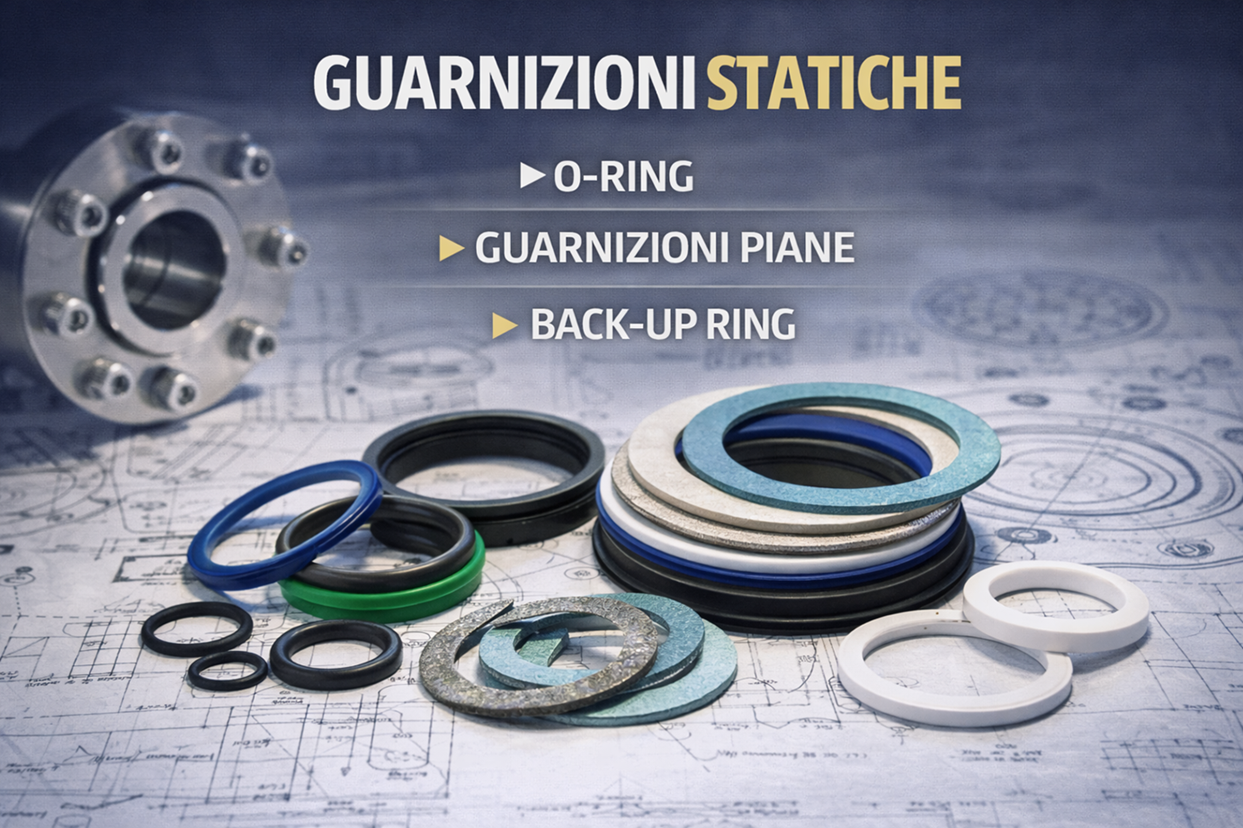

Guarnizioni statiche
- A cosa servono: le GUARNIZIONI STATICHE sigillano giunzioni senza movimento relativo (flange, coperchi, raccordi), evitando perdite e infiltrazioni.
- Quando sceglierle: valutando fluido, temperatura, pressione, finitura delle superfici e livello di compressione/serraggio.
- Vantaggio principale: tenuta affidabile con montaggio semplice, riduzione perdite, maggiore sicurezza e minori interventi di manutenzione.
Le GUARNIZIONI STATICHE sono elementi di tenuta utilizzati quando due superfici restano ferme tra loro o hanno movimenti trascurabili. È il caso di flange,
coperchi, scatole valvole, raccordi filettati, giunzioni di carter e connessioni idrauliche o pneumatiche. A differenza delle guarnizioni dinamiche, qui non si deve gestire
l’attrito di scorrimento, ma entrano in gioco altri fattori determinanti: compressione, qualità del serraggio, planarità, finitura delle superfici, rugosità,
temperatura e compatibilità con il fluido. In pratica, molte perdite “misteriose” nascono da errori di accoppiamento, coppie di serraggio non coerenti o materiali non idonei.
Su WebSeals trovi una panoramica completa per manutentori, progettisti e buyer, con le principali famiglie di GUARNIZIONI STATICHE e criteri pratici per selezionarle.
Dove si usano le GUARNIZIONI STATICHE
Le GUARNIZIONI STATICHE sono presenti in moltissimi componenti industriali. Alcuni esempi tipici:
- Flange e piping: giunzioni di tubazioni, valvole, pompe, scambiatori.
- Coperchi e carter: riduttori, serbatoi, scatole ingranaggi, camere olio.
- Raccordi e componenti idraulici: tenuta su sedi, plug, tappi, connessioni.
- Impianti acqua e HVAC: connessioni, collettori, pompe, circuiti di distribuzione.
In queste applicazioni, le GUARNIZIONI STATICHE devono compensare micro-irregolarità delle superfici e mantenere la tenuta nel tempo anche con vibrazioni,
cicli termici e variazioni di pressione.
Famiglie principali di GUARNIZIONI STATICHE
O-ring (tenute toriche)
Gli O-ring sono tra le GUARNIZIONI STATICHE più diffuse per semplicità e standardizzazione. Lavorano per compressione in una sede e garantiscono una tenuta
affidabile su raccordi, tappi, coperchi e componenti in pressione. La scelta del materiale (es. NBR, FKM/Viton®, EPDM, silicone) dipende da fluido e temperatura, mentre
la scelta della durezza e del dimensionamento sede determina stabilità e resistenza all’estrusione. In pressioni elevate o con giochi importanti, spesso è utile un anello
di supporto (back-up ring) per aumentare la sicurezza.
Approfondisci: O-ring · anelli di supporto (back-up ring)
Guarnizioni piane (flange e coperchi)
Le guarnizioni piane sono GUARNIZIONI STATICHE usate tra due superfici piatte (flange, coperchi, scambiatori). Possono essere in gomma, PTFE, fibra o metallo,
a seconda di pressione, temperatura e compatibilità chimica. Il punto chiave è ottenere una compressione uniforme: planarità, serraggio corretto e qualità delle superfici
influenzano direttamente la tenuta. In molte applicazioni di processo, la scelta del materiale è decisiva per resistere ad agenti chimici, vapore o cicli termici.
Approfondisci: guarnizioni piane
Anelli di supporto (back-up ring) anti-estrusione
Gli anelli di supporto affiancano O-ring e altre GUARNIZIONI STATICHE per prevenire l’estrusione in presenza di pressioni elevate e giochi. Sono spesso in PTFE o
nylon e aumentano la stabilità della tenuta, soprattutto con picchi di pressione o variazioni termiche. Sono una soluzione molto utile quando si osservano tagli o “morsi”
sull’O-ring o quando l’applicazione ha tolleranze ampie.
Approfondisci: back-up ring
Come scegliere le GUARNIZIONI STATICHE: criteri pratici
Per selezionare correttamente le GUARNIZIONI STATICHE valuta sempre:
- Fluido e compatibilità: oli, acqua, vapore, solventi, additivi (materiale idoneo = durata).
- Temperatura reale: range e picchi, shock termici e cicli ripetuti.
- Pressione e picchi: valutare anche transitori e colpi d’ariete.
- Superfici: planarità, rugosità, presenza di graffi o ammaccature.
- Serraggio: coppia corretta, uniformità, sequenza di serraggio su flange.
- Compressione: schiacciamento sufficiente senza “spremere” eccessivamente la guarnizione.
Tip WebSeals: se una flangia perde nonostante la guarnizione nuova, controlla prima la planarità e le coppie di serraggio.
Spesso la causa è un serraggio non uniforme o una superficie segnata, non il materiale.
Errori di montaggio più comuni
- Sede sporca o danneggiata: micro-perdite → pulizia e controllo graffi/ammaccature.
- Guarnizione fuori misura: schiacciamento errato → verificare dimensioni e standard.
- Serraggio non uniforme: perdite su flange → seguire sequenza e coppie consigliate.
- Materiale non compatibile: rigonfiamenti/indurimenti → scegliere mescola adatta al fluido.
- Nessun supporto anti-estrusione: tagli su O-ring in alta pressione → valutare back-up ring.
Link interni utili
Elastomero per alte temperature e carburanti: FKM, O-ring, paraoli
Materiale per acqua, vapore e outdoor: EPDM, O-ring, paraoli
Per basse temperature e outdoor: silicone vmq, O-ring
Per usura e alte pressioni in dinamica: poliuretano pu
FAQ – GUARNIZIONI STATICHE
- Quali sono le principali GUARNIZIONI STATICHE?
O-ring, guarnizioni piane (gomma/PTFE/fibra/metallo) e anelli di supporto (back-up ring) per prevenire estrusione. - Perché una giunzione perde anche con guarnizione nuova?
Cause frequenti: superfici non planari o rigate, serraggio non uniforme, guarnizione errata o materiale non compatibile con fluido/temperatura. - Quando serve un back-up ring?
Con pressioni elevate, picchi frequenti o giochi importanti, per evitare l’estrusione dell’O-ring e ridurre tagli e guasti ricorrenti. - Guarnizione piana o O-ring: cosa conviene?
Dipende dalla sede e dal componente: l’O-ring è ottimo in sedi dedicate e standardizzate; la guarnizione piana è tipica su flange e superfici ampie. - Come scelgo il materiale corretto?
Partendo dal fluido e dalla temperatura: la compatibilità chimica e la stabilità termica determinano durata e affidabilità della tenuta.
