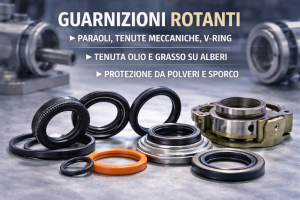

Guarnizioni rotanti
- A cosa servono: le guarnizioni rotanti trattengono lubrificanti (olio/grasso) e riducono l’ingresso di contaminanti su alberi in rotazione.
- Quando sceglierle: in base a velocità periferica, temperatura, tipo di fluido, eccentricità/disallineamenti e finitura dell’albero.
- Vantaggio principale: meno perdite e consumo di lubrificante, maggiore affidabilità e riduzione dei fermi impianto.
Le guarnizioni rotanti sono sistemi di tenuta progettati per lavorare su componenti in rotazione (alberi, mozzi, sedi rotanti) e garantire
una barriera efficace tra interno ed esterno del gruppo macchina. In riduttori, pompe, motori, trasmissioni e organi rotanti in generale, anche piccole
perdite possono trasformarsi in cali di prestazione, contaminazione dell’ambiente di lavoro e manutenzioni ripetute. Per questo le guarnizioni rotanti
devono essere selezionate considerando il funzionamento reale: temperatura (range e picchi), velocità periferica, tipo di lubrificante, presenza di sporco o acqua,
qualità della pista sull’albero e stato dei cuscinetti. Su WebSeals trovi una panoramica operativa per manutentori, progettisti e buyer: l’obiettivo è scegliere
guarnizioni rotanti coerenti con l’applicazione e ridurre costi indiretti legati a perdite, usure e fermi macchina.
Dove si usano le GUARNIZIONI ROTANTI
Le guarnizioni rotanti sono tipiche in:
- Riduttori e trasmissioni: contenimento dell’olio e protezione dei cuscinetti.
- Pompe e gruppi motore: tenuta su alberi e camere lubrificate.
- Ventilatori e macchine utensili: protezione da polveri e trucioli, stabilità della lubrificazione.
- Automotive e off-highway: ambienti contaminati e cicli gravosi (fango, acqua, lavaggi).
In questi contesti le GUARNIZIONI ROTANTI svolgono un ruolo critico: non solo evitano perdite, ma proteggono la pista di contatto e riducono
il rischio di guasti a catena (cuscinetti, alberi, ingranaggi).
Tipologie principali di guarnizioni rotanti
Paraoli (guarnizioni radiali per alberi)
I paraoli sono tra le guarnizioni rotanti più diffuse: un labbro elastomerico lavora a contatto controllato con l’albero e trattiene il lubrificante.
Sono disponibili in versioni a labbro singolo o doppio (con parapolvere) e con o senza molla di precarico. In applicazioni industriali sono spesso scelti per
il buon equilibrio tra costo, semplicità e prestazioni. L’affidabilità dipende molto da finitura albero, eccentricità e corretta installazione.
Tenute frontali (face seals)
Le tenute frontali sono guarnizioni rotanti che lavorano su superfici frontali (facce) invece che su diametri radiali. Sono utili quando si vuole
una tenuta robusta contro contaminazione e quando le condizioni rendono critico il contatto radiale tradizionale. In presenza di sporco, fango o lavaggi frequenti,
una tenuta frontale correttamente dimensionata può aumentare la protezione del gruppo e ridurre la manutenzione.
Tenute meccaniche
Le tenute meccaniche rientrano tra le guarnizioni rotanti più performanti per pompe e apparecchiature dove serve alta affidabilità e controllo delle perdite.
Lavorano con facce striscianti (tipicamente una fissa e una rotante) e possono essere semplici o doppie in base a pressione, fluido e sicurezza richiesta.
Sono spesso adottate quando le condizioni sono severe (chimica, temperatura, continuità di servizio) e si vuole minimizzare il rischio di trafilamenti.
V-Ring e tenute assiali
I V-Ring sono guarnizioni rotanti che lavorano in modo assiale e svolgono spesso una funzione di protezione, respingendo contaminanti e schizzi.
Sono impiegati come protezione aggiuntiva o come soluzione semplice in determinate condizioni, soprattutto quando serve schermare l’area dei cuscinetti
da polvere e spruzzi.
Come scegliere le guarnizioni rotanti: parametri chiave
Per selezionare correttamente le guarnizioni rotanti conviene partire da questi fattori:
- Velocità periferica: influenza attrito e temperatura; a velocità elevate servono profili/materiali idonei.
- Temperatura reale: considerare range e picchi (influenza mescola e stabilità).
- Lubrificante e additivi: compatibilità chimica e viscosità (olio o grasso).
- Finitura e durezza dell’albero: rigature e corrosione riducono drasticamente la durata.
- Eccentricità/disallineamenti: aumentano usura e rischio perdite; verificare cuscinetti e sedi.
- Contaminazione esterna: polveri, acqua e lavaggi → valutare parapolvere o protezioni dedicate.
Tip WebSeals: molte “perdite misteriose” non dipendono dal tipo di guarnizione, ma dalla pista sull’albero.
Se la zona di contatto è rigata o scavata, le guarnizioni rotanti nuove possono perdere in breve tempo: valuta ripristino pista (boccola/sleeve)
o interventi su supporti e cuscinetti.
Errori tipici (e come evitarli)
- Montaggio a secco: aumenta attrito e rischio bruciature → lubrificare la zona di contatto.
- Inserimento non in asse: usura irregolare e perdite → usare pressori/attrezzi e montare in squadra.
- Spigoli vivi e filetti: taglio del labbro → proteggere l’albero in fase di montaggio.
- Albero danneggiato: righe e corrosione → ripristinare la pista prima di sostituire la tenuta.
Troubleshooting rapido
- Perdita d’olio: verifica pista albero, verso di montaggio, eccentricità e compatibilità materiale.
- Usura accelerata: contaminazione esterna, temperatura fuori range, lubrificazione insufficiente.
- Surriscaldamento: attrito elevato (profilo non idoneo, montaggio a secco, velocità troppo alta).
- Tracce di sporco interno: protezione insufficiente → valutare doppio labbro o tenute frontali.
Dati necessari per identificazione e fornitura
- Dimensioni: diametro albero/sede, larghezze e quote di montaggio
- Tipo di tenuta: radiale/frontale/meccanica/assiale
- Condizioni: velocità, temperatura, lubrificante, contaminazione
- Stato dell’albero: foto pista, rigature/corrosione, eventuale usura sede
Internal linking consigliato:
paraoli ·
tenute meccaniche ·
tenute frontali ·
V-Ring ·
ripristino pista
Link interni utili
Elastomero per alte temperature e carburanti: FKM, O-ring, paraoli
Materiale per acqua, vapore e outdoor: EPDM, O-ring, paraoli
Per basse temperature e outdoor: silicone vmq, O-ring
Per usura e alte pressioni in dinamica: poliuretano pu
FAQ – guarnizioni rotanti
- Qual è la differenza tra paraoli e tenute meccaniche?
I paraoli sono tenute radiali a labbro; le tenute meccaniche lavorano con facce striscianti e sono spesso usate su pompe e applicazioni più severe. - Perché una tenuta nuova può perdere subito?
Cause frequenti: pista albero rigata, montaggio non in asse, sede danneggiata, materiale non compatibile o disallineamenti/cuscinetti usurati. - Quando scegliere un doppio labbro o una protezione aggiuntiva?
In presenza di polveri, spruzzi, lavaggi o contaminazione elevata per ridurre l’ingresso di sporco e aumentare la durata. - Cosa devo fornire per identificare correttamente la tenuta?
Quote, condizioni di lavoro (velocità/temperatura/lubrificante), tipo di applicazione e foto della pista sull’albero.
