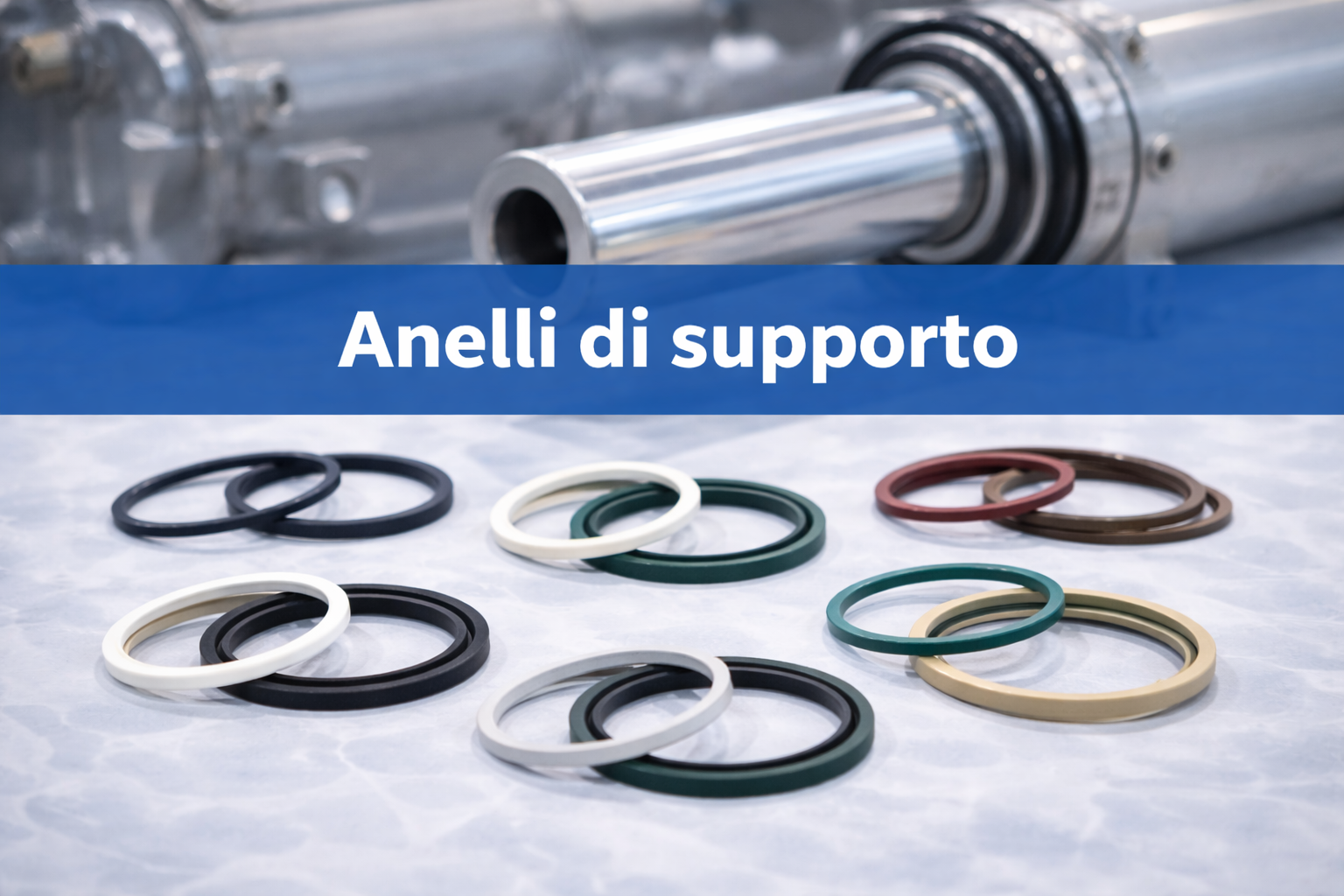

Anelli di supporto (back-up ring): protezione anti-estrusione per O-ring
Gli anelli di supporto (o back-up ring) si utilizzano insieme agli O-ring per prevenire l’estrusione dell’elastomero in presenza di pressioni elevate, picchi e giochi di accoppiamento importanti. Senza un supporto, l’O-ring può deformarsi nella luce di gioco: l’elastomero viene “spinto” verso lo spazio libero, si formano bave, tagli o abrasioni e la tenuta può fallire in modo ripetuto. Il risultato tipico è una perdita improvvisa o ricorrente, spesso con O-ring danneggiato sempre nello stesso punto.
In questa guida WebSeals trovi le due famiglie più comuni: back-up ring in PTFE, apprezzati per stabilità e resistenza chimica, e back-up ring in nylon, scelti spesso per robustezza meccanica e buon compromesso tecnico-economico. Per manutentori sono un alleato quando gli O-ring “cedono sempre nello stesso punto”; per progettisti rappresentano un componente di sicurezza che amplia la finestra di funzionamento; per i buyer riducono costi indiretti legati a fermi e sostituzioni premature.
A cosa serve un back-up ring
Il back-up ring è un anello rigido o semi-rigido che lavora a contatto con l’O-ring: sostiene l’elastomero e limita la sua deformazione nella luce di estrusione. In pratica, riduce il rischio che l’O-ring venga “tagliato” dal bordo della sede o “mangiato” dal gioco quando la pressione sale rapidamente. È particolarmente utile in:
sistemi con alta pressione o picchi,
applicazioni con inversioni frequenti,
sedi con giochi elevati (per usura, tolleranze o dilatazioni),
condizioni che hanno già mostrato taglio/estrusione dell’O-ring.
Tipologie di anelli di supporto
Back-up ring in PTFE
I back-up ring in PTFE (anelli anti-estrusione) aumentano l’affidabilità della tenuta soprattutto con pressioni elevate o giochi importanti. Il PTFE è apprezzato per:
buona resistenza chimica, utile con fluidi aggressivi,
stabilità dimensionale e comportamento prevedibile,
prestazioni stabili su un ampio intervallo di temperatura (dipendente dalla specifica del materiale e dalla configurazione).
Sono spesso consigliati quando vuoi massimizzare la durata della tenuta e ridurre guasti in condizioni operative impegnative, specialmente dove il fluido o l’ambiente richiedono materiali più “neutri” dal punto di vista chimico.
Back-up ring in nylon
I back-up ring in nylon proteggono l’O-ring dall’estrusione offrendo una buona resistenza meccanica e un supporto stabile durante i cicli di lavoro. Sono molto usati in idraulica e pneumatica quando:
serve robustezza e affidabilità,
le condizioni chimiche/termiche sono compatibili con il materiale,
si cerca un compromesso tecnico-economico efficace.
La scelta corretta dipende da pressione, temperatura, fluido e dimensionamento sede: un abbinamento adeguato può aumentare la vita dell’O-ring e la continuità operativa dell’impianto.
Quando scegliere e come dimensionare (criteri pratici)
Per decidere se aggiungere un anello di supporto e quale materiale usare, valuta:
Pressione reale e picchi (transitori, colpi d’ariete, start/stop),
gioco di accoppiamento e possibili aumenti per usura o dilatazione,
temperatura e compatibilità materiale,
tipo di fluido (compatibilità chimica),
geometria sede e finitura: bordi troppo vivi o sedi danneggiate accelerano i tagli.
Se l’O-ring mostra una “morsicatura” o un taglio localizzato, spesso è un indizio chiaro che il back-up ring è necessario (oltre a controllare giochi e stato sede).
Troubleshooting rapido: sintomi tipici
O-ring tagliato sempre nello stesso punto: probabile estrusione → aggiungere back-up ring e verificare gioco/sede.
Perdite dopo picchi o inversioni: stress dinamico e deformazione → back-up ring e controllo transitori.
Bave o abrasioni sull’elastomero: luce di estrusione e bordi critici → verifica smussi, finitura e compatibilità.
Link interni utili
Elastomero per alte temperature e carburanti: FKM, O-ring, paraoli
Materiale per acqua, vapore e outdoor: EPDM, O-ring, paraoli
Per basse temperature e outdoor: silicone vmq, O-ring
Per usura e alte pressioni in dinamica: poliuretano pu
FAQ – Anelli di supporto (back-up ring)
A cosa serve un back-up ring?
A sostenere l’O-ring e ridurre il rischio di estrusione quando aumentano pressione, picchi e giochi di accoppiamento.
PTFE o nylon: come scegliere?
Dipende da fluido/temperatura e sollecitazioni: il PTFE è molto stabile e chimico-resistente; il nylon è robusto e spesso più conveniente a parità di requisiti compatibili.
Un back-up ring elimina le perdite?
Riduce i guasti da estrusione, ma la tenuta dipende anche da O-ring, geometria sede, finiture e corretto montaggio.
Quando è consigliato il montaggio?
Quando ci sono picchi di pressione, inversioni frequenti, giochi elevati o evidenza di taglio/estrusione dell’O-ring durante le sostituzioni.
